對于鋰離子電池來說，通常使用的正極集流體是鋁箔，負極集流體是銅箔。為了保證集流體在電池內(nèi)部穩(wěn)定性，二者純度都要求在98%以上。隨著鋰電技術(shù)的不斷發(fā)展，無論是用于數(shù)碼產(chǎn)品的鋰電池還是電動汽車的電池，我們都希望電池的能量密度盡量高，電池的重量越來越輕，而在集流體這塊最主要就是降低集流體的厚度和重量，從直觀上來減少電池的體積和重量。鋰離子電池的正極為什么用鋁箔，而負極用銅箔，原因有以下三點：
一是銅鋁箔導(dǎo)電性好，質(zhì)地軟，價格便宜。我們都知道，鋰電池工作原理是將化學(xué)能轉(zhuǎn)化為電能的一種電化學(xué)裝置，那么在這個過程中，我們需要一種介質(zhì)把化學(xué)能轉(zhuǎn)化的電能傳遞出來，這里就需要導(dǎo)電的材料。而在普通材料中，金屬材料是導(dǎo)電性最好的材料而在金屬材料里價格便宜導(dǎo)電性又好的就是銅箔和鋁箔。同時，在鋰電池中，我們主要有卷繞和疊片兩種加工方式。相對于卷繞來說，需要用于制備電池的極片具有一定的柔軟性，才能保證極片在卷繞時不發(fā)生脆斷等問題，而金屬材料中，銅鋁箔也是質(zhì)地較軟的金屬。最后就是考慮電池制備成本，相對來說，銅鋁箔價格相對便宜，世界上銅和鋁元素資源豐富。
二是銅鋁箔在空氣中也相對比較穩(wěn)定。鋁很容易跟空氣中的氧氣發(fā)生化學(xué)反應(yīng)，在鋁表面層生成一層致密的氧化膜，阻止鋁的進一步反應(yīng)，而這層很薄的氧化膜在電解液中對鋁也有一定的保護作用。銅在空氣中本身比較穩(wěn)定，在干燥的空氣中基本不反應(yīng)。
三是鋰電池正負極電位決定正極用鋁箔，負極用銅箔，而非反過來。正極電位高，銅箔在高電位下很容易被氧化，而鋁的氧化電位高，且鋁箔表層有致密的氧化膜，對內(nèi)部的鋁也有較好的保護作用。采用兩者做集流體都是因為兩者導(dǎo)電性好,質(zhì)地比較軟(可能這也會有利于粘結(jié))，也相對常見比較廉價，同時兩者表面都能形成一層氧化物保護膜。
一、金屬鋁的晶格八面體空隙大小與Li 大小相近，極易與Li形成金屬間隙化合物，Li 和Al不僅形成了化學(xué)式為LiAl的合金，還有可能形成了Li3Al2或Li4Al3。由于金屬Al與Li 反應(yīng)的高活潑性，使金屬Al消耗了大量的Li ，本身的結(jié)構(gòu)和形態(tài)也遭到破壞，故不能作為鋰離子電池負極的集流體；而Cu在電池充放電過程中，只有很少的嵌鋰容量，并且保持了結(jié)構(gòu)和電化學(xué)性能的穩(wěn)定，可作為鋰離子電池負極的集流體；Cu箔在3.75V時，極化電流開始顯著增大，并且呈直線上升，氧化加劇，表明Cu在此電位下開始不穩(wěn)定；而鋁箔在整個極化電位區(qū)間，極化電流較小，并且恒定，沒有觀察到明顯腐蝕現(xiàn)象的發(fā)生，保持了電化學(xué)性能的穩(wěn)定。由于在鋰離子電池正極電位區(qū)間， Al的嵌鋰容量較小，并且能夠保持電化學(xué)穩(wěn)定，適合作鋰離子電池的正極集流體。
二、銅/鎳表面氧化層屬于半導(dǎo)體，電子導(dǎo)通，氧化層太厚，阻抗較大；而鋁表面氧化層氧化鋁屬絕緣體，氧化層不能導(dǎo)電，但由于其很薄，通過隧道效應(yīng)實現(xiàn)電子電導(dǎo)，若氧化層較厚，鋁箔導(dǎo)電性級差，甚至絕緣。一般集流體在使用前最好要經(jīng)過表面清洗，一方面洗去油污，同時可除去厚氧化層。
三、正極電位高，鋁薄氧化層非常致密，可防止集流體氧化。而銅/鎳箔氧化層較疏松些，為防止其氧化，電位比較低較好，同時Li難與Cu/鎳在低電位下形成嵌鋰合金，但是若銅/鎳表面大量氧化，在稍高電位下Li會與氧化銅/鎳發(fā)生嵌鋰發(fā)應(yīng)。而鋁箔不能用作負極,低電位下會發(fā)生LiAl合金化。
四、集流體要求成分純。Al的成分不純會導(dǎo)致表面膜不致密而發(fā)生點腐蝕，更甚由于表面膜的破壞導(dǎo)致生成LiAl合金。
鈉電集流體材料
與鋰不同，由于鋁和鈉在低電位不會發(fā)生合金化反應(yīng)，鈉離子電池正極和負極的集流體都可使用廉價的鋁箔而不是成本更高的銅箔。據(jù)判斷，鈉離子電池集流體鋁箔與鋰電池基本相同，性能要求基本接近。

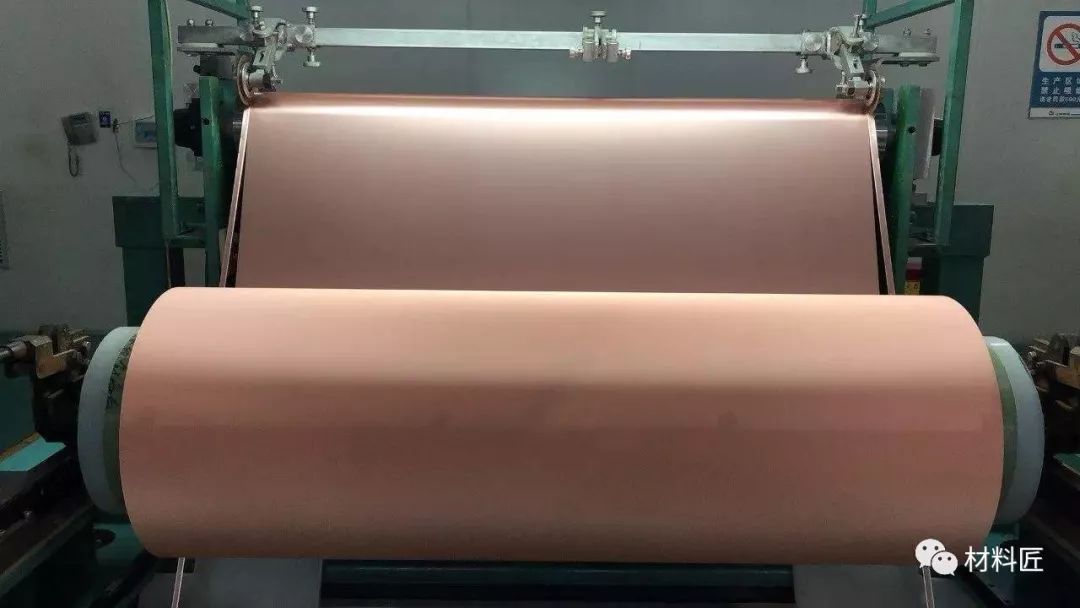

鋰電用銅鋁箔厚度要求
隨著近些年鋰電迅猛發(fā)展，鋰電池用集流體發(fā)展也很快。正極鋁箔由前幾年的16um降低到14um，再到12um，現(xiàn)在已經(jīng)不少電池生產(chǎn)廠家已經(jīng)量產(chǎn)使用10um的鋁箔，甚至用到8um。而負極用銅箔，由于本身銅箔柔韌性較好，其厚度由之前12um降低到10um，再到8um，到目前有很大部分電池廠家量產(chǎn)用6um，以及部分廠家正在開發(fā)的5um/4um都是有可能使用的。由于鋰電池對于使用的銅鋁箔純度要求高，材料的密度基本在同一水平，隨著開發(fā)厚度的降低，其面密度也相應(yīng)降低，電池的重量自然也是越來越小，符合我們對于鋰電池的需求。
鋰電用銅鋁箔表面粗糙度要求:
對于集流體，除了其厚度重量對鋰電池有影響外，集流體表面性能對電池的生產(chǎn)及性能也有較大的影響。尤其是負極集流體，由于制備技術(shù)的缺陷，市場上的銅箔以單面毛、雙面毛、雙面粗化品種為主。這種兩面結(jié)構(gòu)不對稱導(dǎo)致負極兩面涂層接觸電阻不對稱，進而使兩面負極容量不能均勻釋放；同時，兩面不對稱也引發(fā)負極涂層粘結(jié)強度不一致，是的兩面負極涂層充放電循環(huán)壽命嚴重失衡，進而加快電池容量的衰減。
來源：鋰電前沿，版權(quán)歸原作者所有
圖文如有侵權(quán)，敬請聯(lián)系刪除。
